超高纯、超洁净管道系统的
切割、平口、焊接、检测
平口机
1. 工件状况：
1.1. 管子直径： Φ6-Φ25.4mm；（定制刀架最小3㎜：） FM1.0X
Φ6-Φ76mm; FM3.0
1.2. 管子厚度： 0.8-3mm(因材料而异)；
1.3. 管子材质： 碳钢、不锈钢、铸铁、钛及钛合金、非金属等材料的加工
2 .设备配置：
|
序号 |
设备名称 |
物料编号 |
数量 |
单位 |
|
1 |
FM 1.0X管道平口机 |
200 100 001 |
1 |
台 |
|
|
FM 3.0管道平口机 |
200 400 001 |
1 |
台 |
|
2 |
平口机刀片（盒装） |
200 100 315 |
1 |
片 |
|
3 |
包装箱 |
|
1 |
个 |
|
4 |
随机工具 |
|
1 |
套 |
|
5 |
简易说明书 |
|
1 |
份 |
|
6 |
夹具 |
|
5 |
套 |
3 设备介绍
FM 1.0X 管道平口机
性能特点：
l 专为小管径不锈钢薄壁管端面加工；
l 加工具有非常高表面质量的管道端平面；
l 无毛刺，端面100%垂直；
l 加工范围广（OD3mm～25.4mm）；
l 两刃高效涂层刀片；
l 进口可调速电机驱动，功能更强劲；
l 自动化焊接及手工焊接理想的焊前准备工具；
l 锂电池，无需外接电源，手持式端面加工；
l 设备轻巧便携，使用便携安全；
l 设备配备两块电池板，充电工作两不误
技术参数：
|
型号 |
FM1.0X |
外形尺寸（含驱动装置） |
230*55*265m（9.05*2.16*10.43inch） |
|
电源 |
18V 1.3AH |
功率 |
-- |
|
转速 |
0～350r/min |
加工材料 |
不锈钢、低合金钢、铝，铜 |
|
重量 |
1.8KG |
工作声音强度 |
约50dB |
|
管外径 |
3～25.4mm （0.118～1.0inch） |
最大厚度 |
1.8 mm （0.070 inch） |

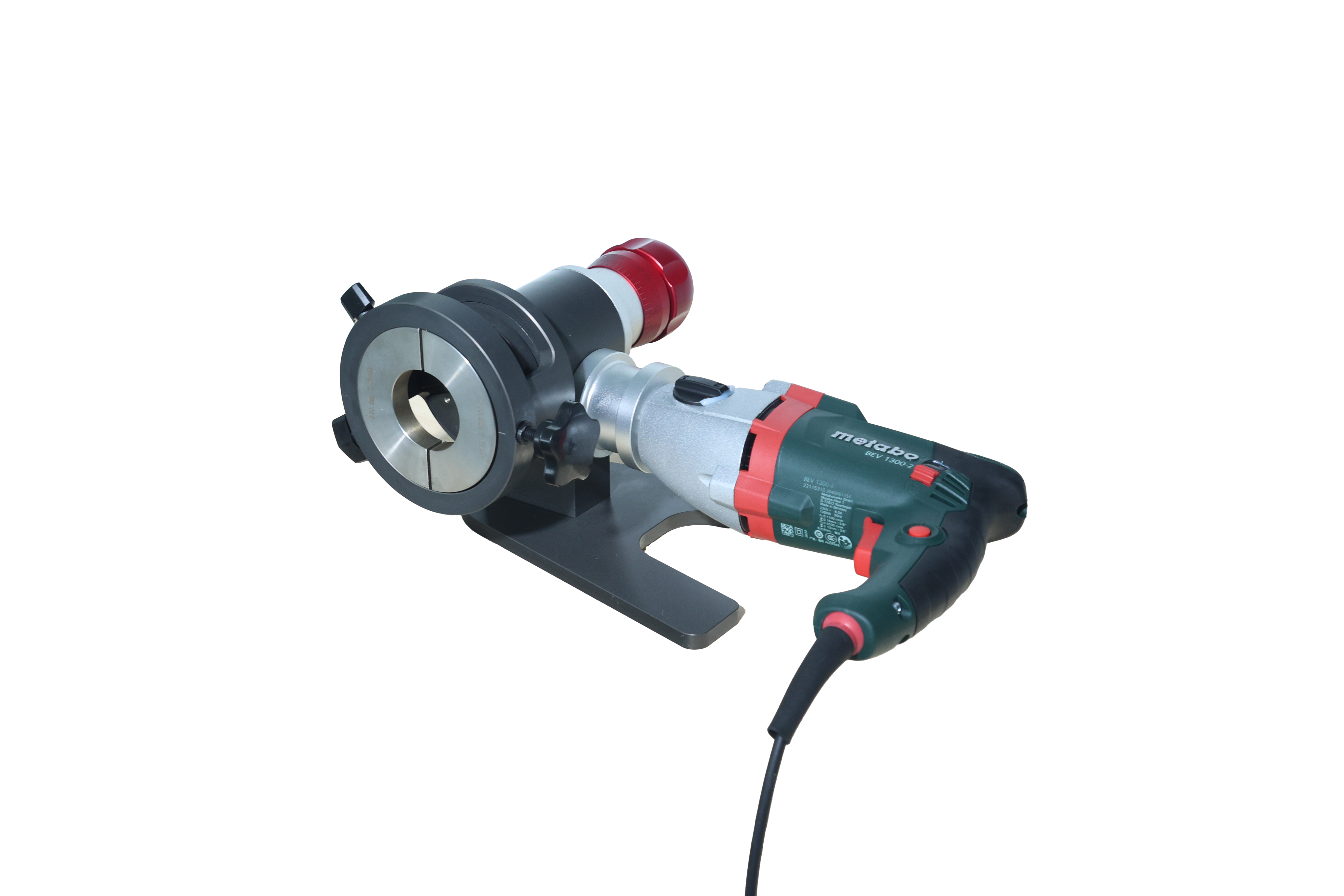

FM 3.0 管道平口机
性能特点：
Ø 专用不锈钢管端高精度平口加工
Ø 垂直，无毛刺
Ø 加工范围广（OD 6mm—76mm）
Ø 可快速更换卡具，刀具和管子，操作简单
Ø 可使用专用的支架进行坡口加工(有条件使用)
Ø 双刃高效特殊涂层的刀具
Ø 进口可调速电机驱动，功能更强劲
Ø 无须其他额外工具
Ø 体积小 重量轻 可灵活安全方便的使用
Ø 自动化焊接及手工焊接理想的焊前准备工具
改进后的电源式设备特点：
Ø 可恒定调节转速的电机
Ø 全波电子控制技术
Ø 重新启动保护可防止机器在非正常情况下断电对机器造成的损坏
Ø 用于调速的调节轮
Ø 持久耐用的电机
Ø 超负荷保护
Ø 碳刷损耗报警
技术参数：
|
适用范围 |
FM 3.0 电源式 |
|
|
管外径范围 |
mm |
6—76.2 |
|
inch |
0.236—3.00 |
|
|
壁厚 |
mm |
3 |
|
inch |
0.118 |
|
|
加工材质 |
高合金钢，低合金钢，铝，铜等； |
|
|
技术参数 |
|
|
|
尺寸 |
mm |
435 * 425 * 195 |
|
inch |
17.1 * 16.7 * 7.7 |
|
|
电机转速 |
r/min |
8-45 23-40 |
|
电机功率 |
W |
1300 |
|
电池电压 |
V |
------ |
|
电池电流 |
AH |
------ |
